耐震シェルター ルームシェルター ひのき庵

ウッドラックは、地震の際に耐震ベッドとして安心してお休みただけます。


耐圧強度は15tと家屋の倒壊から身を守ります。

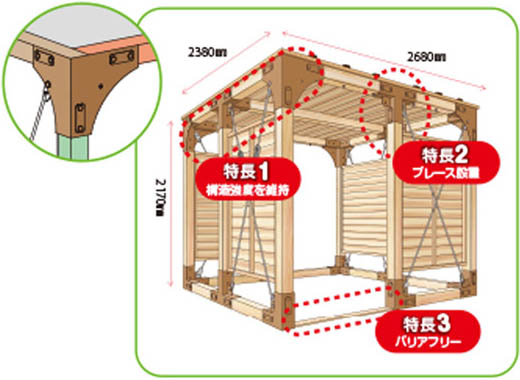

特長と機能

「いやしとくつろぎの安心空間」を支える強度のひみつ

特長と機能
構造強度を維持
芯持ちひのきと金具の組み合わせ
● 100mm角のひのき(柱・梁)
● 3.2mm厚の特殊接続金具を上下16か所
ブレース設置
4か所の壁面に設置して、耐水平力を強化
バリアフリー
入口部分は3.2mm厚の鋼板を加工して、両端の金具に連結補強
100mm芯持ちひのき材と特殊接続金具の組み合わせで安心構造。
対体重は約15トンという結果を得ており安心してお使いいただけます。
カスタマイズ
お部屋の間取りに合わせ梁や柱の長さ、出入口の設定変更が可能です。
組み立てスムーズ
事前調査に基づき、工場で材料の加工・仮組みを行います。
現地ではマニュアルに沿ってスムーズに組み立て。

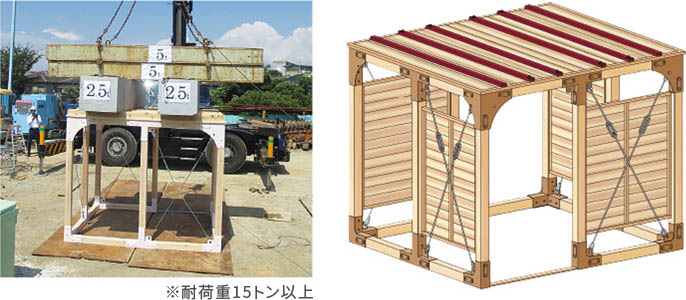

耐荷重試験・耐水平力試験

耐荷重15トン以上

梁と柱を特殊金具と接合し、天井からの負荷を分散させ受けることで強度を維持。さらに中央の梁に6本の平角パイプを梁と直行させることで耐圧強度を確保。

耐荷重15トン以上

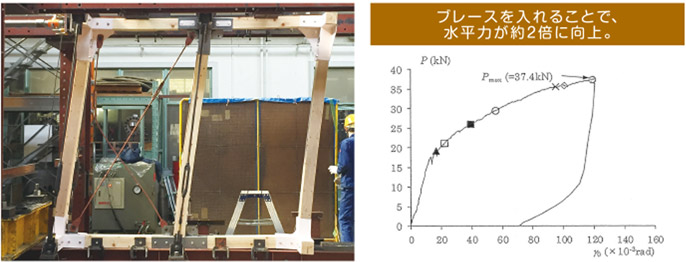

耐水平強度3トン以上

4面の壁面にブレースを組込み水平力を向上。
ブレース面には杉板の壁パネルを設置。

耐水平強度3トン以上

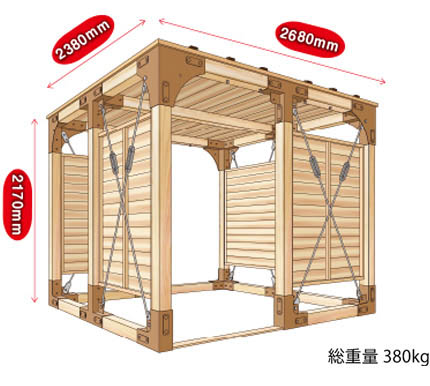

製品詳細
